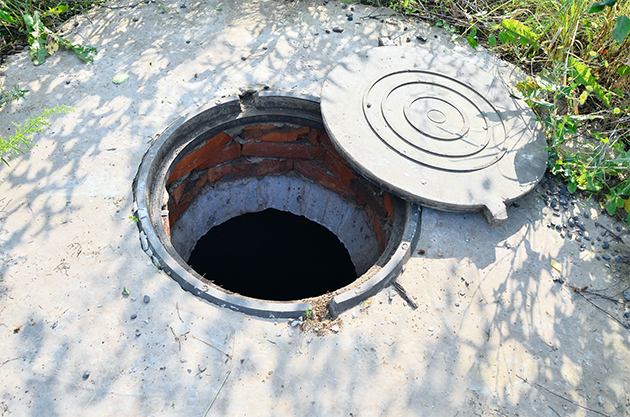

排水管網是城市非常重要的基礎設施，排水管網中的水位數據更是可以直觀體現出排水管網運行狀態的關鍵要素之一。窨井是排水管網的重要組成部分，由于窨井中空間狹窄、陰暗潮濕、腐蝕性氣體多、井內信號差、供電條件不便等因素導致窨井中的水位長期穩定監測變得比較困難。

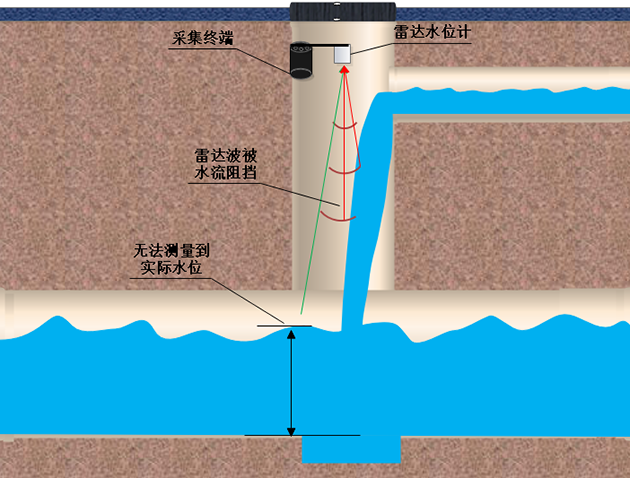

在多管匯流的窨井中，匯流管上下排列，窨井中間排水管有水流出，會出現跌水現象。此時如果使用非接觸式傳感器（雷達水位計/超聲波水位計）時，其所發射的雷達波/超聲波直接照射到窨井中間水流上被反射回來，會導致無法測量到窨井中的真實水位。

系統核心產品

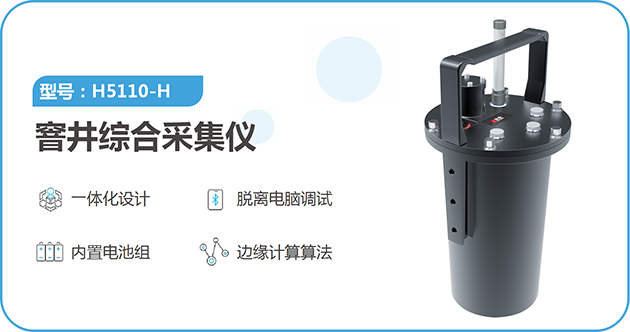

1、H5110-H窨井綜合采集儀

一款以高性能低功耗微控制器為核心，具有NB-IoT或4G無線網絡通信功能，集數據采集、存儲、控制、通信和遠程管理等功能于一體的智能遙測數字終端設備。

• 一體化結構設計，高防護性金屬外殼，設備穩定性、密封性強；
• 內置大容量電池組、多通道采集儀、通訊模塊、藍牙模塊，設備的可靠性以及續航能力得到非常可靠的保障；
• 外部接口采用防水型金屬航空插頭設計，具備防水能力且可方便對接傳感器；
• 可同時支持3款傳感器（支持?jǐn)U展接口），滿足一個監測站采集多種數據的需求。

•

•

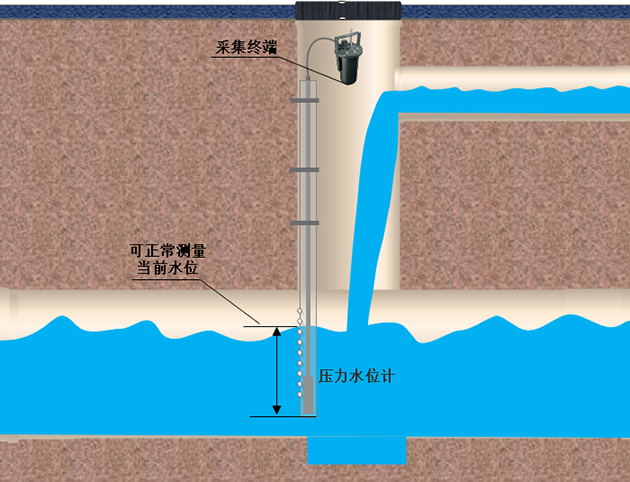

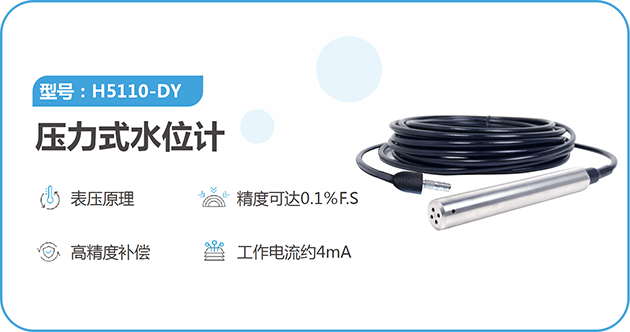

2、H5110-DY壓力式水位計

一種投入式水位測量傳感器，采用先進的混合信號處理技術、獨特的補償方法實現高精度水位測量。全量程數字化線性校正，全溫區數字化溫度誤差補償，補償參數存儲在非易失存儲器中。多重安全保護機制，電路部分帶有電源監控和看門狗監視功能。機械部分是不銹鋼全密封結構，產品長期投入水中使用，安全可靠。電路采用低功耗設計，整機耗電量很低，非常適合電池供電的場合。

• 過載能力強，可達1.5倍量程過載能力；
• 產品帶有電源反接保護及浪涌電壓保護；
• 高穩定性液位測量傳感元件，長期穩定性好；
• 高精度，可達0.1％F.S（線性、重復性、遲滯）；
• 采用混合信號微處理器、高階擬合算法，實現高精度補償；
• RS485標準MODBUS-RTU協議，可在DCS或PLC系統中使用；
• 低功耗特性，工作電流約4mA，在外部電池供電時優勢突出；
• 表壓原理，內置空濾裝置防止大氣補償毛細管內結露、堵塞。

•

•


• 系統功能特點

  1、表壓傳感器，能夠較好的消除現有市面絕壓傳感器由于當?shù)卮髿鈮鹤兓a(chǎn)生的數據誤差，提高數據自身準確性與穩定性；



  2、支持多樣性數據采集：支持?jǐn)U展水位、流速、流量、水質等多種傳感器。



  3、高防護性能：防護等級可達到IPX8，即使窨井水位監測站被水淹沒仍然能長期穩定工作。



  4、內置大容量電池組：解決了采集設備在窨井中供電的難點，以及同類分體產品設備與電池分離設計、線纜接頭外露，主機與電池部分無法防護腐蝕性氣體，導致設備易發生故障，需要頻繁去現場維護或者更換設備的難題。



  5、內置通訊模塊：通過無線網絡把采集到的數據傳輸?shù)狡脚_(tái)端，同時采集儀將數據存儲到內部固態存儲芯片中，可隨時通過平臺端提取。當網絡環境差/主機短暫被水淹沒導致信號較低時，采集儀會把水位數據存儲到固態芯片中。待網絡恢復時統一把數據補報至平臺，監測數據不會丟失，保證數據的完整性。

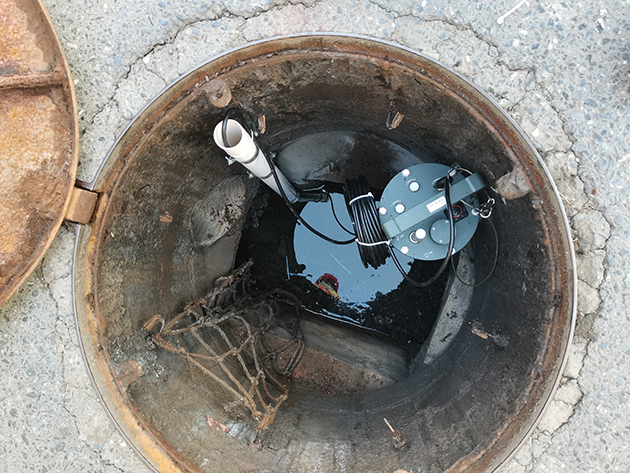

  6、安裝簡單：只需在監測點固定好安裝支架，將設備裝入支架卡槽內即可完成安裝，自帶安全繩可懸掛于固定掛鉤上保證設備安全不墜落。壓力式水位計部分使用專用支架可直接固定到窨井內，長度可根據井深自行匹配，能夠滿足不同場景的應用。

7、設備調試配置便捷：支持藍牙APP配置調試，可完全脫離電腦操作，現場人員只需用手機打開藍牙APP，連接上藍牙即可對采集儀進行配置調試。

8、平臺遠程監控：窨井水位監測站采集的水位數據上傳至數據平臺，并在數據平臺展示當前監測點的水位趨勢。當水位數據達到設定的預警值時，自動加快數據采集與上傳頻率，使得預警數據及時上傳至數據平臺。數據平臺將預警信息聯動至相關業務主管部門，便于相關部門及時做出相應的預防決策，從而更好保障排水管網的安全運行以及居民的生命財產安全。
